GSM電力變壓器防盜報警器使用說明
1 JD-BY02變壓器防盜報警器產品介紹
1.1 產品簡介
JD-BY02變壓器防盜報警器內嵌十六位單片機和高可靠的GSM模塊,它能檢測8路開關量及1路的4~20mA標準電流信號，使用這些輸入組合能方便地應用于各種報警系統及數據采集系統，基于中國移動網絡的數據傳輸具有通信范圍廣、傳輸穩定可靠等特點，并且通過移動網絡的基站,可實現定位報警系統，因此，JD-BY02可廣泛應用于工業設備監測、數據采集、野外防盜、汽車防盜報警、智能家居報警等方面。
由于JD-BY02報警器為工業產品集成設計的，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，專用于電力變壓器防盜的報警器，保證了惡劣環境下的工作穩定性，為您的設備提供了高質量保證。
1.2 產品特色
□ JD-BY02報警器采用無線通信平臺,只要移動網絡信號覆蓋的地區都可以進行數據采集,并能設置成電話報警和短信報警，不受地理環境的限制。
□ 用戶可以通過手機短信巡檢報警器狀態及內部參數。
□ 可以通過手機短信進行遙控設防和撤防功能。
□ 有八路開關量輸入,并且每一路開關有量都有開路及短路檢測報警。
□ 具有一路4—20MA(或者0—5V ) 數據采集。
□ 報警器二路繼電器輸出，可以設置輸入通道報警時繼電器輸出。也可以短信指令進行控制輸出。
□ 報警器可以設置四個報警號碼，每一路輸入通道可以對四個電話號進行單獨設置,報警方式有：短信,電話，電話又短信報警,也關閉不報警.用戶可以根據需要進行靈活配置。
□ 輸入每個報警通道，可以設置成有報警時向總臺號碼能發送各路輸入狀態，以總臺號碼進行數據監控。。
□ 報警器用兩個總臺號碼，可以單獨根自已的巡檢時間進行自動巡檢，并且把報警器輸入通道的當前狀態以短信形式發送給總臺號碼。
□ 報警器接上耳麥，當被拔打的報警器電話時,報警器可以自動接聽，可以直接監聽到現場聲音。
□ 每一路開關量報警通道的短信內容都可以單獨設置,用戶可以根據需要自已設置短信提示內容。
□ 報警器自動巡檢電源電壓,如果電源電壓接近報警器工作的臨界電壓,則有主動撥打電話和短信提醒用戶，以免電源電壓過低引起報警器失靈。
□ 對每個設置有短信內容返回提示。
1.3 技術參數
1.3.1 電氣參數
□ 供電電源: DC8-12V(AC9V-16V)
□ 發送/接收平均電流500 mA
□ 待機電流50mA
□ 脈沖電流 ≤2A
1.3.2 物理參數
□ 尺寸： 160×130×37 mm
□ 重量： 200 g
1.3.3 采集通道電氣參數
□ 開關量采集為對地串聯1.5K電阻
□ 模擬通道采集為直流4—20mA
2 安全注意事項
2.1 射頻安全性
JD-BY02報警器內嵌無線通訊模塊包含了一個低功率的無線收發機，通常它的發射功率不是固定的，能根據當前的無線傳播狀況進行功率調節，使能達到傳輸質量的最小功率發射。在900MHz 頻段下，它的最高發射功率為2W ；1800MHz 頻段下，它的最高發射功率為1W 。
在使用中注意以下事項,
□ 盡量遠離天線 。
□ 不要用手或其他身體部位接觸天線。
□ 在開始接通的5秒時間內，盡量遠離天線。
□ 如果使用伸縮式天線，要將天線完全拉出 。
□ 天線如有損壞，應及時更換 。
□ 使用配套的合格電纜和天線 。
2.2 電磁干擾
現在大多數電子設備都采取了電磁防護措施，但也有老式的設備可能沒有采取適當的防護措施，在射頻能量的輻射下，可能會發生故障。在使用JD-BY02時，應檢查近距離范圍內的設備是否作好了電磁防護。
2.3 醫用電子設備
如果 JD-BY02報警器應用在醫療電子設備中，應注意查詢周圍的醫用設備（如心臟起搏器、助聽器等）是否作好了電磁防護，以及是否有禁止使用無線電設備的標識。
2.4 飛行器
按照民航規定，在飛機上應關掉 JD-BY02報警器.
2.5 防爆區域
如果你的車上裝載了 JD-BY02報警器，那么不要運輸或儲藏易燃液體或是易爆物。如果需要使用，請嚴格按照國家有關的安全標準，采取必要的防爆措施。
3 報警器接口
3．1 射頻接口
JD-BY02報警器提供了SMA 型射頻接頭，用戶可以使用選配的或自行購買的雙頻天線。下表是對天線的要求。
表1 ：天線要求
GSM 900 GSM 1800
RF 頻率 925~960MHZ 1805~1880MHZ
TX 頻率 880~912MHZ 1710~1785MHZ
RF功率標準 2W 12.5% 的環路負載 1W 12.5% 的環路負載
阻抗 50 Ω
電壓駐波比 < 2
典型輻射增益 水平方位0dBi
3.2 SIM卡接口
為防止灰塵等環境影響，JD-BY02提供抽屜式SIM 卡插槽。安裝SIM卡時，插好即可。

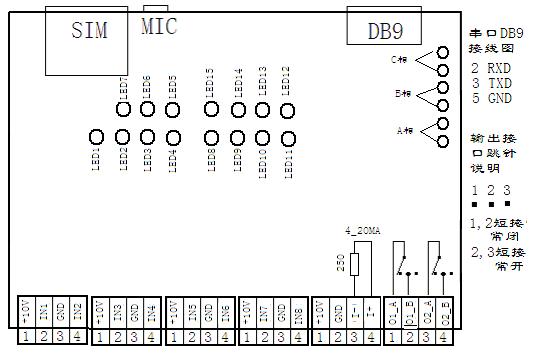

3.3 應用接及指示燈如圖所示
3.3.1 接口及指示燈批示說明
□ MIC 耳麥接口。
□ SIM 為SIM卡接口。
□ DB9 為串行接口。
□ LED1 為模塊指示燈, 亮: 模塊出錯, 滅: 模塊工作正常。
□ LED2 為SIM卡及網絡指示燈，
亮：表示SIM卡已壞或者SIM沒有插好，及天線轉接線沒有接好或者沒有接天線，或者當地網絡不好。
滅： 表示工作正常。
□ LED3 為報警工作狀態，
A： 開機時不停的閃爍，報警進入正常狀態后，一直處于亮的狀態。
B： 接收到短信則閃爍4次。
C： 發短信及撥打報警電話時閃爍。
□ LED4 電源電池報警反指示，
亮：表示充電壓過高或者電池電壓過低，
滅：表示電池工作正常。
□ LED5 LED6 LED7 分別表示A，B，C，三相電壓狀態
亮：表示相對應相電壓過高或者過低，或者缺相，
滅：表示相對應相正常。
□ LED8----LED15 分別對8路開關量輸入
亮：表示相對應輸入通道，狀態是開路或者是短路，
滅：表示相對應輸入通道，外接阻值正常。
□ I+ I- 表示是DC4—20MA（DC0-5V）輸入，
I+： 接輸入正端，
I—：接輸入負端。
□ OUT1，OUT2 是繼電器輸出，接點容量是1A（24VDC），1A（120VAC），有常開，常閉輸出，根據需要跳針。
4 機械安裝
安裝 JD-BY02報警器應注意以下幾點：
□ JD-BY02應盡可能遠離油箱、發動機、冷卻器等容易產生高低溫、震動或火災的部件 。
□ 所有連接必須緊密接觸，避免發生短路。
□ 螺絲應擰緊，防止脫落。
為取得最佳通訊效果，JD-BY02報警器使用配套的雙頻天線，安裝時注意天線不能放在金屬封閉體中 。
