配電站變壓器監控防盜系統簡介
1 、配電變壓器（配變）
配電變壓器（簡稱配變）是配電網中將電能直接分配給低壓用戶的設備是低壓（10kV）配電網與用戶380/220V配電網的分界點。配變安裝于電線桿、配電房和箱式變電站，具有分散、地理環境情況變化多端、覆蓋面廣、用戶眾多，容易受用戶增容和城市建設影響等特點。
通過對配變的監控，可以及時掌握配變的運行情況，防止配變負荷嚴重超載導致設備的燒毀、三相負載嚴重不平衡導致配變的加速損壞，外置防盜傳感器可以有效的保護配變等電力設備被盜。
對配變運行的監測、抄取、分析、處理和控制，可以及時調整配變運行狀態，合理配置配變?nèi)萘�，調整配變的低壓智能無功補償控制等，保證配變安全、穩定、高效的運行。為用電情況、用電性質及用電負荷的增長趨勢分析，在進行系統增容、配變布點選擇等規劃工作提供科學的數據；同時提高工作效率，降低勞動成本，科學提高配電管理的自動化水平。

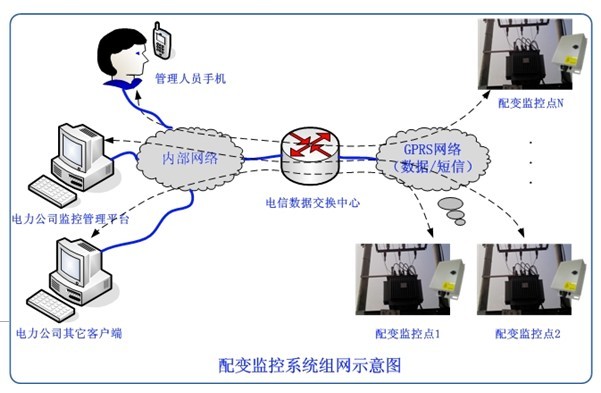

配變監控系統主要由以下部分組成：

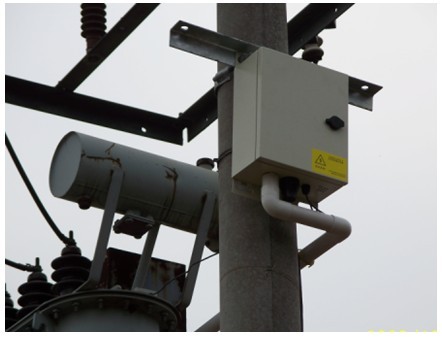

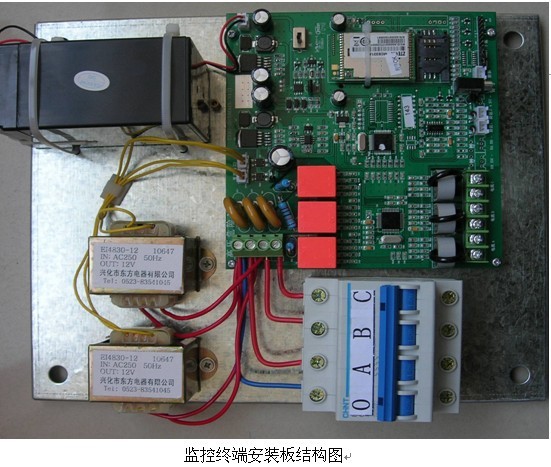

⑴ 配變監控終端——安裝于電線桿、配電房等需要進行配變及線路監控的場合。終端內置PT、CT、計量模塊、通訊模塊、防盜信號處理模塊、CPU等部件，可以完成對配變或線路的電壓、電流等電力參數的采集，可以對外部如振動、紅外探測等防盜信號進行處理。
⑵ 配變監控管理平臺（客戶端）——一般安裝于電力公司運維中心。它一方面接收來自于監控終端上傳的各種電力參數、報警等信息，并對這些信息作出相應的動作或提醒；另一方面它管理著所有終端，每個終端的注冊、布/撤防、接警人員配置、運行參數設置、報警信息的轉發等都由它來完成。
⑶ 管理人員手機——當配變監控系統發生設備防盜報警、缺相時，監控終端和管理平臺會自動向關聯的管理人員手機發送報警短信和電話。

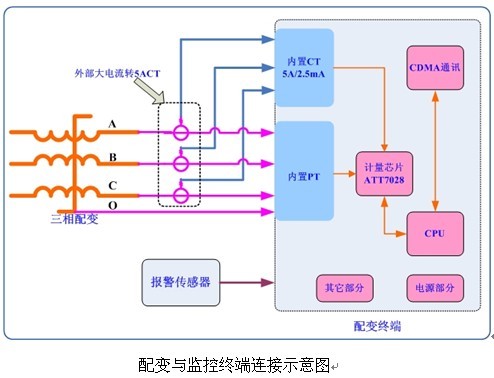

⑴ 配變（線路）監控——終端通過三相四線連接配變，利用PT、CT實時監測配變運行情況，當配變運行的某相電壓或電流參數超過設定的標準值或缺相時，終端主動向管理平臺發送警告提示信息，終端平時根據設定的時間定時向平臺發送運行數據；
⑵ 防盜報警——終端可配接有線或無線防盜傳感器，當這些傳感器被觸發時發出報警信號給終端，終端立刻發送報警數據給平臺和管理人員手機并鳴響警笛現場報警。
5 、配變監控管理平臺軟件主要功能
5.1 管理功能
⑴配變臺區資料管理
建立管理所管轄的配變所屬線路、配變地理位置、配變型號等配變臺區檔案資料。
⑵配變用戶資料管理
建立管理配變用戶名稱、CT變比、聯系方式、超限參數等資料。
⑶系統用戶管理
防止未授權用戶非法進入系統，設置管理用戶帳號、密碼和操作權限等。
5.2 數據采集功能
數據采集采用定時巡檢、隨機巡檢收集相配合，采集配變監控終端運行數據。
⑴定時巡檢功能
配變監控管理系統按管理員設定的巡檢時間自動采集配變監控終端數據。
⑵隨機巡檢功能
管理員可隨時在配變監控管理主站隨機巡檢某臺配變監控終端實時數據。
5.3 數據庫查詢、統計功能
配變監控管理系統采用安全、可靠的商用數據庫，建立標準的數據模型和數據字段�？梢圆樵�?nèi)我鈺r(shí)段配變的歷史數據、事件記錄、告警記錄等。提供方便的數據維護接口，在權限范圍內提供數據接口，為負荷預測、線損分析等提供準確的數據源。
6、配變監控終端的功能
6.1 遙測功能
配變監控終端可以測量以下參數：
⑴三相電壓 Ua、Ub、Uc；
⑵三相電流 Ia、Ib、Ic；
⑶其它電參數等（可擴展）。
6.2報警功能
⑴防盜報警；
⑵配變?nèi)毕鄨?bào)警；
⑶ 三相電流越限報警；
⑷ 三相電壓越限報警；
⑸ 傳感器故障提示；
⑹ 終端防拆報警功能。
