防盜報警系統之無線報警器設計方案
1 使用反射式紅外探測器TX05D，模塊化成品，作用距離0~120cm可調
2 使用PT2262、2272編解碼芯片
3 使用315M收發模塊
電路圖如下

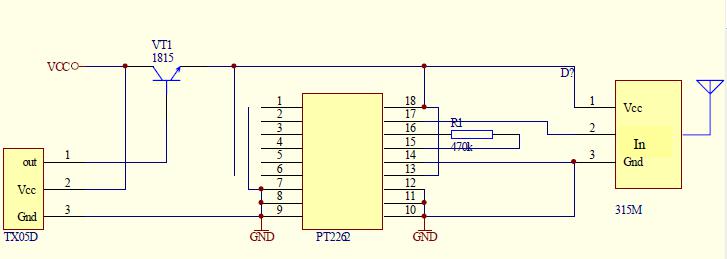

發射電路

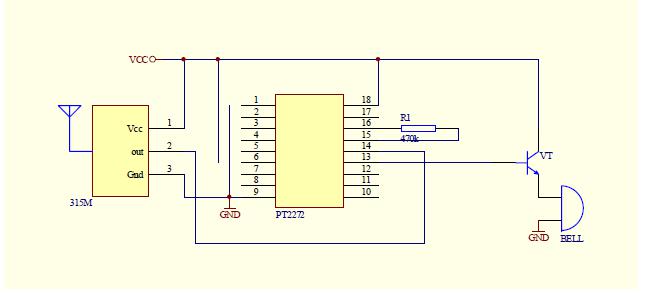

接收電路
其他說明
1 圖中報警器僅僅是示意圖，可以選擇合適的型號。
2 現在很多315M無線收發模塊自帶編碼解碼，PT2262、2272也不用自己裝了。
3 發射電路可以使用6V電源供電，靜態電流20mA左右，要想使用5號電池供電恐怕堅持不了幾天，最好使用變壓器供電。能用干電池長期工作的紅外報警器我還沒見到過。
