總線型防盜報警系統方案

　　 總線周界報警系統主要設備及其作用

　　 通訊控制報警主機------接受報警輸入，產生報警輸出

　　 紅外對射報警器------檢測防范區域的警情，并產生報警信號

　　 地址模塊------為紅外對射報警器設置地址，提供給報警主機

　　 操作鍵盤------進行布防、撤防等設置，顯示警情

　　 編程鍵盤------進行系統編程

　　 報警打印機------打印操作信息和報警信息

　　 報警主機電池------為報警主機進行持續供電

　　 警號------鳴笛報警

總線型防盜報警系統連接方法及原理

　　 總線型報警系統也屬于紅外對射報警系統，只是用到的設備和連接方法與普通報警系統有著很大的區別，它比普通報警系統更先進一些。

　　 普通報警系統的紅外對射報警器直接通過信號線與報警主機相連，所以有多少對報警就要有多少對連線，當在大型的工廠設計報警系統時，會要求劃分很多防區，這就需要布很多線纜，既增加了成本，也增加了施工和維護的難度。

　　 而總線型報警系統較好的解決了這一問題。

　　 總線型報警系統只需要一根總線，就可以將所有的報警探頭串接在一起，既節省成本，又方便施工和維護，具體鏈接方法如下。

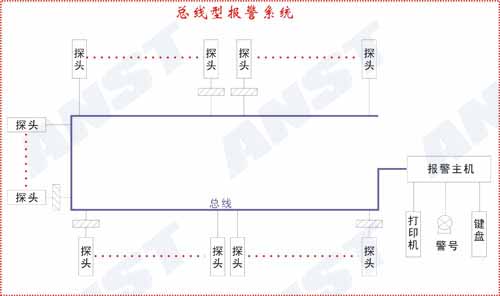

　　 紅外對射報警器鏈接地址模塊，地址模塊通過信號線鏈接到報警總線上。總線與報警通訊控制主機相連。

　　 操作鍵盤、編程鍵盤、報警打印機、警號、主機電池都與報警主機相連，操作鍵盤用于對報警防區進行布防、撤防、旁路等操作進行設置，鍵盤上配有液晶屏，可顯示設置的參數和警情，編程鍵盤對系統進行編程設置，可設定防區、報警輸出等，報警打印機可以將用戶的操作和報警發生的時間全部打印記錄下來，供管理人員查看和存檔。

　　 總線型報警系統的工作原理是，當人們通過紅外對射報警器的防范區域時，報警器產生報警信號，并通過地址模塊輸到報警總線，報警主機以固定的頻率向總線進行主動尋址，當檢測到地址模塊提供的報警信號時，報警主機發生響應，將警情顯示在鍵盤的液晶屏上，并通過警號、報警打印機對警情進行輸出，鳴笛報警。

總線型防盜報警系統優點

1、易擴展

　　 一臺報警主機最多可擴展到128個防區，既至少可以鏈接128對紅外對射報警探頭，由于報警探頭可以串接，所以理論上，前端報警探頭數量可以無限擴展。

2、操作簡便、報警直接

　　 管理人員需要掌握的操作內容非常簡便，只有2~3個命令即可，基本上所有人員都能夠操作起來，該報警系統產生的報警響應通過120分貝以上的大功率警號進行輸出，方圓數里都能夠聽到，可有效喝止犯罪分子的非法侵入。并能夠給保安及管理人員以有效的提示。

3、分區管理

　　 管理人員可以將防范區域分成若干個小區，并進行編號，每個區域可以通過旁路設計，單獨設防和撤防，使管理顯得靈活方便。

4、穩定可靠

　　 由于線纜較少，所以系統工作比較穩定，出錯率低。

與普通報警系統的比較

1、造價

　　 普通報警系統設備比較便宜，系統分區在8個以下并且防范面積在3000平米以下的，適合用普通報警系統。它的造價比較節省，主要是省線纜、地址模塊的費用。

　　 總線型報警系統的設備造價較高，當系統分區很多，并且防范面積很大時，總線的優越性就體現了出來，費用會比普通報警系統低的多。

2、施工難度

　　 總線型報警系統的施工難度相對較低，主要體現在穿管布線簡單。

3、技術難度

　　 總線型報警系統技術難度較高，涉及到接線、編程等多個環節，很多工程公司都不懂這些技術。

4、維護性

　　 總線型報警系統維護要簡單一些。

總線型防盜報警系統的意義

　　 雖然總線型報警系統與普通報警系統有著很大的差別，但他們的實施意義卻是一樣的，都是為了增強區域的安全性，防范犯罪分子的入侵，請參考普通報警系統，這里不再贅述。

適用的客戶

　　 大型工廠

　　 居民小區

　　 學校

　　 停車場

符合的標準

　　 1、《智能建筑設計標準》 (GB/T 50314-2000)

　　 2、《建筑智能化系統工程設計標準》（DB32/191-1998）

　　 3、《建筑與建筑群綜合布線系統工程設計規范》 (GB/ 50311-2000)

　　 4、《建筑與建筑群綜合布線系統工程施工驗收規范》(GB/ 50311-2000)

　　 5、《民用閉路監視電視系統工程技術規范》(GB/50198-94)

　　 6、《安全防范工程程序與要求》（GA/T75-94）

　　 7、《安全防范工程驗收規則》（GA/T308-2001）

　　 8、《工業電視系統工程設計規范》(GBJ 115)

　　 9、《電子計算機機房設計規范》 (GB/T 50174-93)

　　下載：《總線型防盜報警系統方案》
