有線防盜報警主機安裝使用說明書

前 言

　　 歡迎您選擇使用晶盾有線防盜報警主機來保護您的生命和財產。建議您在使用本系統前，認真閱讀本說明書，請按說明書中要求的程序步驟進行操作。我們深信，本產品無論是在外形、功能，還是在操作和使用上，都充分體現其方便性及適應性。使用本說明書，可以解答您的大部分疑問，同時，我們將提供完善的售后服務，并隨時與您保持聯系。

　　 本說明書不能作為法律文件，對于用戶、操作員或安裝員對手冊內容的誤解、誤操作和系統帶病運轉而導致任何損失和法律責任，我公司恕不承擔。本公司保留對本使用說明書的修改權，修改之前不再另行通知使用本產品的用戶。

　　 謝謝您的支持與合作!

第一章　概述

1.1概況

　　 晶盾有線報警控制主機采用先進的微處理技術作為控制核心，集成度高，可靠性好，具有多種靈活接口，產品用途廣泛，使用方便。

1.2功能簡介

　　 高速數字通訊方式，兼容ADEMCO4+2　、CID數字通訊協議；向報警中心報送信號。

　　 可對系統進行各種編程設置，如警聲方式、防區類型、錄音、監聽、遠程控制、電話號碼、電話線檢測、強制布防、輸出等。

　　 有線、無線兼容（9000-5/9000-6）。

　　 2組6位用戶密碼、1組6位設置密碼均可自行修改；

　　 可設置4組報警電話號碼（固定電話或手機號碼）和1組報警中心電話號碼。警情觸發時，循環撥號。

　　 5種布防方式：單防區布防、離去布防、周界布防、延時布防、遠程布防。

　　 5種撒防方式：單防區撒防、密碼鍵盤撒防、遠程撒防、接警撒防、遙控撒防。

　　 5種防區類型：即時防區、延時防區、24小時防區、周界防區、旁路防區。

　　 可遠程遙控，可外接監聽頭，遠程監聽現場警情，驅動現場警號。

　　 內置語音模塊，可錄10-20秒語音，進行語音報警。

　　 可用遙控器進行布防、撤防、緊急報警等操作（9000-5/9000-6）。

　　 可用主機鍵盤快捷鍵操作，簡單方便。

　　 可設置電話線檢測功能，防剪、防雷擊。

　　 可用帶報警輸出的鍵盤，可設置報警輸出的時間，常開常閉輸出。

　　 具有“看門狗”功能，防止死機。

1.3基本配置

　　 基本配置為：

　　 主機鐵箱 1臺 (內裝變壓器，主機板)

　　 鍵盤 1個

　　 用戶使用說明書 1本

　　 附件袋 電話線1條，終端電阻1袋，（9000-5/9000-6配拉桿天線1根）

　　 無線接收部分　　（只9000-5/9000-6配）

1.4主要技術性能指標

　　 供電電源： AC220V+10%

　　 靜態消耗電流： 　 ≤100mA

　　 功率 小于1.5W

　　 警號輸出： 400mA以上, 12V

　　 輸出電壓：　　　　　　　　　　　DC12V～15V

　　 無線接收頻率：　　　　　　　　　315MHZ

　　 環境溫度： -10 ～ 55°C

　　 環境濕度： 40 ～ 70%

　　 重量： 2.5kg

　　 鐵箱尺寸： 255mm×235mm×70mm

　　 鍵盤尺寸： 159mm×138mm×33mm

第二章 安裝接線說明

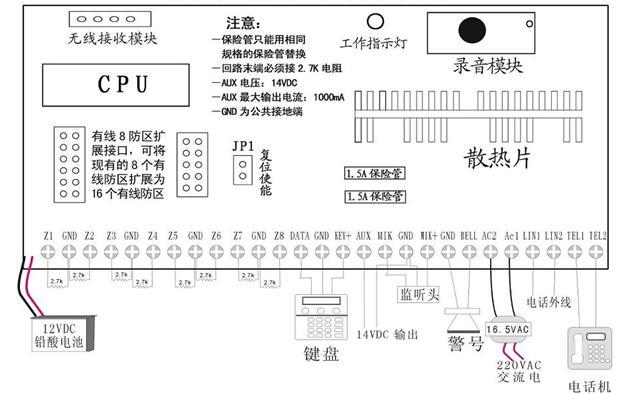

2.1安裝接線圖
